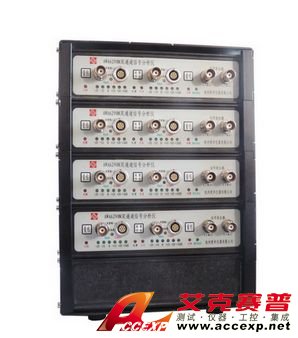

AWA6290M系列多通道聲學振動分析儀
名稱：振動測試儀
品牌：
型號：
簡介：AWA6290M系列多通道聲學振動分析儀概 述：是一種利用數字信號處理技術的便攜式聲學分析儀器，它采用計算機的USB接口進行數據傳輸和供電，使用及攜帶方便?？蓱糜谠肼暅y量、頻譜分析及建筑聲學測量中。 特 點: ●硬件采用模塊化設計，可根據...
申請服務
- 產品介紹
AWA6290M系列多通道聲學振動分析儀概 述：是一種利用數字信號處理技術的便攜式聲學分析儀器，它采用計算機的USB接口進行數據傳輸和供電，使用及攜帶方便?？蓱糜谠肼暅y量、頻譜分析及建筑聲學測量中。
特 點: ●硬件采用模塊化設計，可根據用戶需要組合成2~12通道；
●可作為多通道聲學振動分析系統及信號發生器使用。
●可由外部供電，也可由內部可充電鋰電池供電。
主要技術性能：
| 聲學測量 | 機器振動測量 | ||
| 輸入通道數 | 2～12路 | ||
| 輸入插座 | X9(或LEMO)及BNC（ICP） | ||
| 傳感器 | AWA 14423 | ICP型加速度傳感器，靈敏度：≈2 mV/m·s-2 | |
| 滿足標準 | GB/T 3785.1-2010 1級 | ||
| 頻率范圍 | 10 Hz～20 kHz | 10 Hz~10 kHz | |
| 測量范圍 | 測量上限：137 dB(A) | 加速度：0.1~2000 m/s2 | |
| 本機噪聲：20 dB（A） | 速度：0.1~2000 mm/s | ||
| 位移：1 μm~20000μm | |||
| X9(LEMO)供電 | 30 V，內部有1 kΩ的限流電阻 | ||
| ICP供電 | 工作電流0，4 mA，10 mA可選，電壓28 V | ||
| 量程（增益） | -20 dB～+30 dB | ||
| 輸出通道 | 2路，BNC插座，內阻1 kΩ，最大輸出約為2 Vp-p | ||
| 采樣頻率和A/D位數 | 每通道48 kHz，16位 | ||
| 動態范圍 | 大于80 dB | ||
| 兩通道間相位差 | ≤ 0.1度（20 Hz～10 kHz） | ||
| 兩通道間增益誤差 | ≤ 0.2 dB(20 Hz～10 kHz) | ||
| 極化電壓 | 0 V及28 V(選用LEMO插座時為200 V) | ||
| 信號發生器 | 輸出正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音等(軟件另配)。 | ||
| 電源供電 | 外接 5 V電源或USB接口電源 | ||
| 外形尺寸(H×W×D，mm) | 165×46×150 / 每2路 | ||
| 質量 | 0.8 / 每2路 | ||
| 工作溫度范圍 | -10 ℃～+50 ℃ | ||
| 附件（另配） | 傳聲器，AWA14601或AWA 14604前置級， | 加速度傳感器 | |
| 選用軟件 | 1）1/1和1/3 OCT分析功能 | 1)頻譜分析軟件包：FFT分析、1/3OCT分析 | |
| 總值分析功能 | 2)數據采集測量軟件包 | ||
| 時域波形分析功能：可將信號以時域波形的形式顯示，也能夠將記錄的聲音文件讀入并且進行分析 | |||
| 3)機器振動測量軟件包 | |||
| 4）記錄功能：可以將A/D采樣結果用WAV格式保存到文件中 | |||
注：用戶可單獨選用前置級供電器。型號為AWA6290M-1，也可選用前置級供電器及程控放大器，型號為AWA6290M-2，免費提供硬件控制動態鏈接庫。
