Rocoil羅氏線圈 Rocoil 1000 系列柔性線圈
名稱：其他儀器與工具
品牌：
型號：
簡介：Rocoil® 1000 型柔性 Rogowski 線圈可提供各種長度和橫截面直徑以及屏蔽和非屏蔽版本。通過合適的電子積分器，這些線圈可用于測量分辨率低至 1mA 的小電流和大于 1MA 的大電流。
申請服務
- 產品介紹

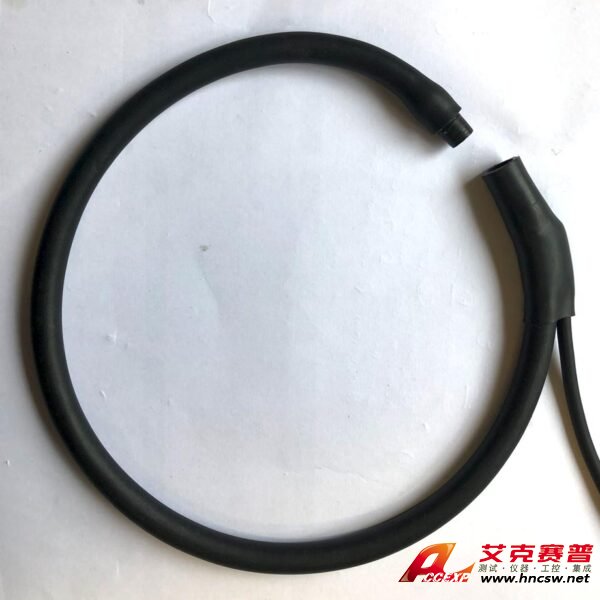

Rocoil® 1000 型柔性 Rogowski 線圈可提供各種長度和橫截面直徑以及屏蔽和非屏蔽版本。通過合適的電子積分器，這些線圈可用于測量分辨率低至 1mA 的小電流和大于 1MA 的大電流。Rogowski 線圈傳感器與被測電路完全隔離，即使對于非常低阻抗的電路也不會影響被測電流。
1000 系列特點
- 靈活的 Rogowski 線圈，末端位置易于推到一起
- 堅固的結構
- 也可用于永久安裝的“螺釘擰緊”末端位置
- 兩層絕緣
- 內部補償線圈最大限度地減少來自相鄰導體的干擾
- 黃色內層絕緣表示絕緣是否損壞
- 準確度 1%
- 提供屏蔽或非屏蔽版本
- 良好的外部磁場抑制
- 低截面“自由端”有助于在有限空間內安裝圓形導體
- 對導體內線圈位置的敏感性低
- 長度可達數米
- 線圈橫截面可小至6mm
- 可用于測量從小于 1Hz 到大于 100kHz 的頻率
還有其他設備可以在不與導體電接觸的情況下測量電流。其中許多（包括傳統的電流互感器）使用鐵磁芯并受到磁飽和效應的影響，從而限制了它們可以測量的電流范圍。另一方面，Rogowski 線圈是“線性的”；它不飽和，線圈和導體之間的互感與電流無關。Rogowski 線圈系統的許多有用特性源于它們的線性度。
它們具有很寬的動態范圍，因此可以使用相同的線圈測量非常小的和非常大的電流
校準更容易，因為可以在任何方便的電流水平下校準線圈，并且校準對于所有電流都是準確的，包括非常大的電流
可以建造非常緊湊的線圈，并且可以安裝在狹窄的空間中。因此，它們對于改造應用非常有用
產品選項
- /PUSH 推入式末端
- /SCR 螺旋式末端
- /HIGH 更高輸出版本（僅限 1012、1022 線圈）
- 線圈規格必須包括線圈長度和輸出電纜長度。
- 線圈類型由 4 位代碼指定：
1st : 1 - 與內部補償線圈對接在一起
2nd : 0 - 無屏蔽，1 - 編織屏蔽，2 - 箔屏蔽
3rd : 1 - 標準截面，2 - 小截面，3 - 低輸出
4th : 0 - 無絕緣，1 - 單層絕緣，2 - 雙重絕緣
| 線圈類型 | 屏幕 | 線圈直徑 mm | 大約 互感（μH） | 典型輸出（50Hz 時 1kA） | 典型輸出（60Hz 時 1kA） | 頻率 -3dB 500mm 線圈 |
| 1012 | 10.5 | 0.211* | 66.3mV | 79.6mV | 450kHz | |
| 1112 | 有 | 12 | 0.211* | 66.3mV | 79.6mV | 300kHz |
| 1022 | 6 | 0.111 | 34.9mV | 41.9mV | 360kHz | |
| 1122 | 有 | 7 | 0.111 | 34.9mV | 41.9mV | 300kHz |
| 1232 | 有 | 0.023 | 7.2mV | 8.7mV | 2.0MHz |
